计算机的运算方法

3.1 无符号数和有符号数

无符号数

  • 寄存器的位数(n)反映无符号数的表示范围：$0$~$2^n-1$

有符号数

  • 机器数与真值

    真值机器数
    +0.10110.1011
    -0.10111.1011
    +11000,1100
    -11001,1100

    实际表示并不存在小数点和逗号

原码表示法

  • 整数表示 \([x]_原 =\begin{cases} 0,x & 2^n>x \geq 0 \\ 2^n-x & 0 \geq x > -2^n \end{cases}\)
  • 小数表示 \([x]_原 =\begin{cases} x & 1>x \geq 0 \\ 1-x & 0 \geq x > -1 \end{cases}\)
  • 0的原码

补码表示法

  • 整数表示 \([x]_补 =\begin{cases} 0,x & 2^n>x \geq 0 \\ 2^{n+1}+x & 0 > x \geq -2^n \end{cases}\)
  • 小数表示 \([x]_补 =\begin{cases} x & 1>x \geq 0 \\ 2+x & 0 > x \geq -1 \end{cases}\)
  • 原码与补码的快速转换(转换一致) 对于负数而言，除符号位外，每位取反，末位加1
  • 由$[y]_补$求$[-y]_补$：每位取反，末位加1

反码表示法

  • 整数 \([x]_反 =\begin{cases} 0,x & 2^n>x \geq 0 \\ (2^{n+1}-1)+x & 0 \geq x > -2^n \end{cases}\)
  • 小数 \([x]_反 =\begin{cases} x & 1>x \geq 0 \\ (2-2^{-n})+x & 0 \geq x > -1 \end{cases}\)
  • 总结：除符号位外，每位取反

移码表示法

$[x]_移 = 2^n+x (2^n>x \geq -2^n)$

  • 移码和补码只差一个符号位 （对于同一个真值）

3.2 数的定点表示和浮点表示

定点表示

  • 定点数：小数点固定在某一位置的数

    数说明
    纯小数小数点位于数符和第一数值之间
    纯整数小数点位于数值位之后

  • 定点机：采用定点数的机器

    定点机小数定点机整数定点机
    原码$-(1-2^{-n}) \sim +(1-2^{-n})$$-(2^{n}-1) \sim +(2^{n}-1)$
    补码$-1 \sim +(1-2^{-n})$$-2^{n} \sim +(2^{n}-1)$
    反码$-(1-2^{-n}) \sim +(1-2^{-n})$$-(2^{n}-1) \sim +(2^{n}-1)$

浮点表示

  • 浮点数：小数点位置可以浮动的数
  • $N=S\times r^j$
    • S尾数：小数，可正可负
    • j阶码：整数，可正可负
    • r基数：2、4、8、16等

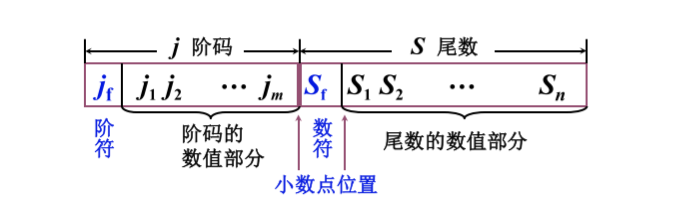

  • 表示 浮点数的表示
    • n：反映浮点数的精度
    • m：反映浮点数的表示范围

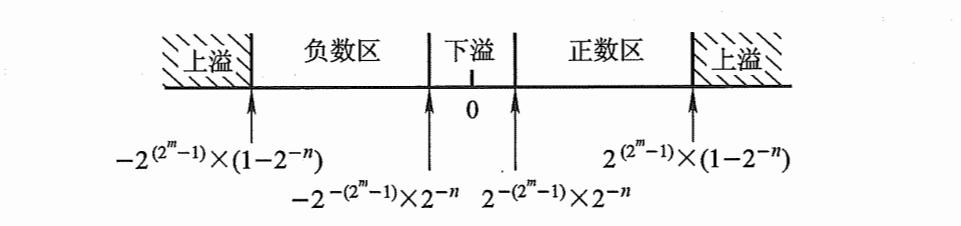

  • 范围 浮点数的表示范围

    事件解释处理
    上溢阶码>最大阶码机器停止运算，进行中断溢出处理
    下溢阶码<最小阶码按机器零处理，机器继续运行
  • 规格化
    • 基数规格化数
      r=2尾数最高位为1
      r=4尾数最高位2位不全为0
      r=8尾数最高位3位不全为0
    • 基数r越大，可表示的浮点数范围越大，但精度下降
    • 左规：尾数左移1位，阶码减1（r=2）
    • 右规：尾数右移1位，阶码加1（r=2）
  • 机器零
    1. 浮点数尾数为0，无论阶码为何值；
    2. 阶码小于或等于它所能表示的最小数时
      • 阶码用移码表示，尾数用补码表示，则机器零为0000···0000

IEEE 754 标准

  • S阶码（含阶符）尾数
  • 阶码存在一个偏移量
  • 尾数的整数位1被省略，称为隐藏位（对于短实数和长实数而言）
  • 浮点数类型符号位S阶码尾数总位数
    短实数182332
    长实数1115264
    临时实数1156480

3.3 定点运算

移位运算

移位与加减配合，能够实现乘除运算

  • 算术移位
    • 有符号数的移位

    • 移位规则

      真值码制添补代码
      正数原码、补码、反码0
      负数原码0
      负数补码左移添0
      右移添1
      负数反码1

    • 移位结果

      真值码制左移右移
      正数原码、补码、反码最高位丢1，结果出错最低位丢1，影响精度
      负数原码最高位丢1，结果出错最低位丢1，影响精度
      负数补码最高位丢0，结果出错最低位丢1，影响精度
      负数反码最高位丢0，结果出错最低位丢0，影响精度
  • 逻辑移位
    • 无符号数的移位
    • 左移：高位移丢，低位添0
    • 右移：低位移丢，高位添0

加减法运算

  • 补码加减运算公式
    • 加法
      • 整数：$[A]_补+[B]_补=[A+B]_补（mod 2^{n+1}）$
      • 小数：$[A]_补+[B]_补=[A+B]_补（mod 2）$
    • 减法
      • $A-B=A+(-B)$
    • 连同符号位一起相加，符号位产生的进位自然丢掉
  • 溢出判断
    1. 一位符号位判断溢出
      • 参加操作的两个数符号相同，但其结果的符号与原操作数的符号不同，即为溢出
    2. 两位符号位判断溢出
      • 采用变形补码 \([x]_{补^{'}} =\begin{cases} x & 1>x \geq 0 \\ 4+x & 0 > x \geq -1 \end{cases}\)
      • 化成变形补码进行加减运算，包括两个符号位 - 双符号位相同：未溢出 - 双符号位不同：溢出 - 最高符号位代表真正的符号

乘法运算

  • 一般乘法规则（一位乘）
    • 通过加和移位实现(位数为n)：加n次，移n次
    • 由乘数的末位决定被乘数是否与原部分积相加，然后结果»1形成新的部分积，同时乘数»1(末位移丢)，空出高位存放部分积的低位
    • 被乘数只与部分积的高位相加
    • 硬件：3个寄存器，具有移位功能；1个全加器
  • 原码乘法
    • 乘积的符号位单独处理：$x_0 \bigoplus y_0$
    • 数值部分为绝对值相乘$x^* · y^*$
      • 用移位的次数判断乘法是否结束
      • 逻辑移位（因为是绝对值）
  • 补码乘法 $[x]_补=x_0.x_1x_2···x_n$ $[y]_补=y_0.y_1y_2···y_n$
    • 被乘数任意，乘数为正
      • $[x·y]_补 = [x]_补 · [y]_补 = [x]_补·y$
      • 同原码乘的规则类似，但是加和移位按补码规则运算，乘积的符号自然形成
    • 被乘数任意，乘数为负（校正法）
      • $[x·y]_补 = [x]_补(0.y_1y_2···y_n) + [-x]_补$
    • Booth算法(被乘数、乘数符号任意)

      又称：比较法

      • $[x·y]_补 = [x]_补(0.y_1y_2···y_n) - [x]_补·y_0$
      • $[x·y]补 = [x]_补[(y_1-y_0)+(y_2-y_1)2^{-1}+···+(y{n+1}-y_n)2^{-n}]$
        其中，$y_{n+1}=0$
      • 最后一步不移位
      • 部分积取双符号位，乘数多取一位（因为符号位参与运算）
  • 快速乘法器

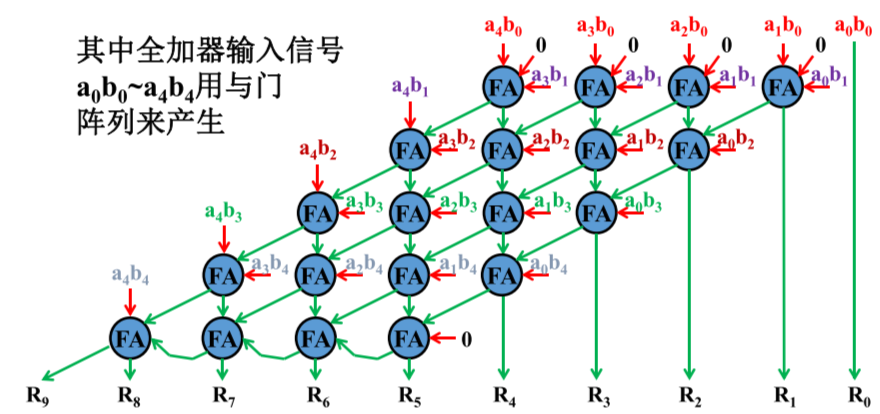

    • 阵列乘法器 阵列乘法器
    • 华莱士树

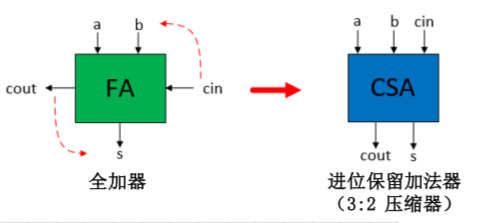

      • 将求和项每3组压缩为2组（通过保留本为和进位），如此反复直至只剩2组；最后用超前进位加法器求和 进位保留加法器
    • 主流乘法器：二位booth算法+华莱士树+流水

除法运算

  • 一般规则
    • 符号位异或形成
    • $x-y>0$ 上商1
      $      		x-y<0$ 上商0
    • 余数左移一位，低位补“0”
    • 在寄存器最末位上商
  • 原码除法
    • 约定：小数定点除法$x^<y^$；整数定点除法$x^>y^$；被除数和除数不能为0
    • 恢复余数法
      • 当余数为负时，需加上除数，将其恢复成原来的余数
      • 第一次上商判断溢出
    • 加减交替法（不恢复余数法）
      • 余数$R_i>0$，上商“$1$”，$2R_i-y$
      • 余数$R_i<0$，上商“$0$”，$2R_i+y$
      • n位小数的除法上商n次，左移n次（移位的次数判断是否结束）

4.4 浮点四则运算

浮点加减运算

  • 对阶
    • 小阶向大阶看齐
  • 尾数求和
  • 规格化
    • |编码|解释| |:–:|:–:| |原码|不论正数、负数，第一数位为1| |补码|符号位和第一数位不同|      补码特例：$[-1/2]_补$不是规格化的数；$[-1]_补$是规格化的数
    • 左规：尾数左移一位，阶码减1，直到数符和第一数位不同为止
    • 右规：尾数溢出，需右规
  • 舍入
    • 在对阶和右规过程中，可能出现尾数末位丢失，引起误差，需考虑舍入
    • 0舍1入法：移去的末位为0，则舍去；移去的末位为1，则在尾数的末位加1
    • 恒置1法：末位恒置1
  • 溢出判断
    • 由阶码符号决定

浮点乘除运算

  • 乘法
    • 阶码相加：需要进行溢出判断
    • 尾数相乘：按定点乘法运算方法
    • 规格化
  • 除法
    • 尾数调整：若被除数尾数大于除数尾数(绝对值)，则将被除数尾数右移一位，阶码+1
    • 阶码相减
    • 尾数相除

3.5 算术逻辑单元

ALU电路

  • 组合逻辑电路，能完成算术运算和逻辑运算

快速进位链

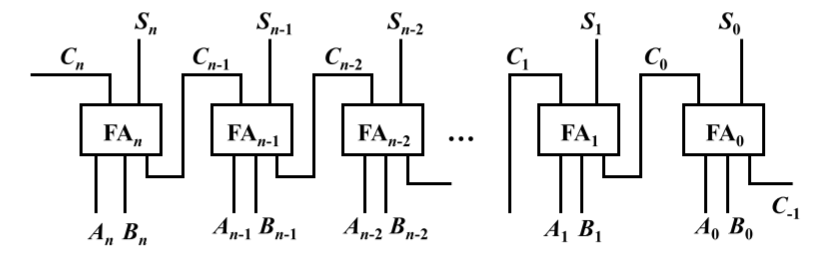

  • 并行加法器 并行加法器
    • n+1个全加器级联组成n+1位的加法器
    • $S_i = A_i\bigoplus B_i\bigoplus C_{i-1}$ $C_i = A_iB_i+(A_i\bigoplus B_i)C_{i-1}$ 本地进位：$d_i = A_iB_i$ 传递条件：$t_i = A_i \bigoplus B_i$ $C_i = d_i + t_iC_{i-1}$
  • 串行进位链
    • 进位信号采用串行传递
    • 采用与非门
    • n位全加器产生进位的全部时间位$2nt_y$
  • 并行进位链
    • 进位信号同时产生
    • 通常4个一组
    • 延迟：(与或非门)$1.5t_y$ + (与非门)$1t_y$ = $2.5t_y$
    • 单重分组跳跃进位链
      • n位全加器分成若干小组，小组的进位同时产生，小组与小组间采用串行进位
    • 双重分组跳跃进位链
      • n位全加器分成若干大组，大组中又包含若干小组。每个大组中小组的最高位进位同时产生。大组与大组间采用串行进位

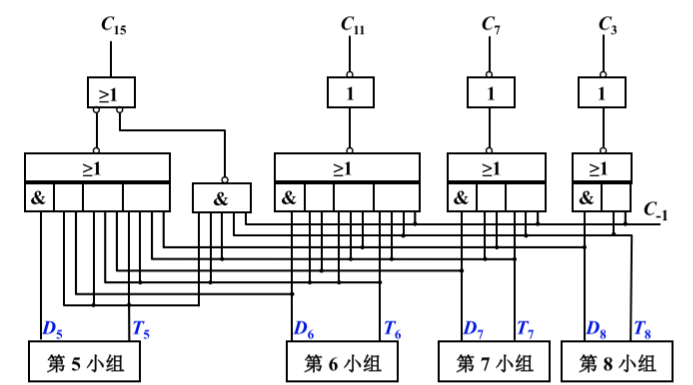

      • 大组进位线路 大组进位线路

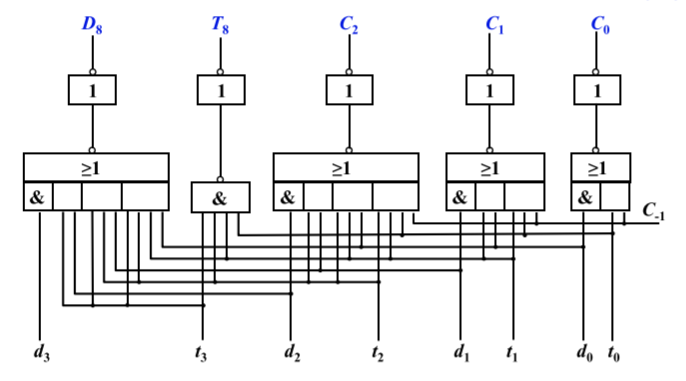

      • 小组进位线路 小组进位线路
      • $D_i$为该小组的本地进位，与外来进位无关
        $T_i$为该小组的传递条件，与外来进位无关
        • 例：$D_8=d_3+t_3d_2+t_3t_2d_1+t_3t_2t_1d_0$
          $T_8=t_3t_2t_1t_0$
